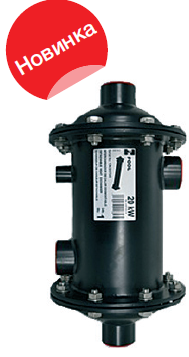

ВЕРТИКАЛЬНЫЕ ТЕПЛООБМЕННИКИ FleXinoX 120 квт арт  1005291 87193151

Как выбрать нагреватель?

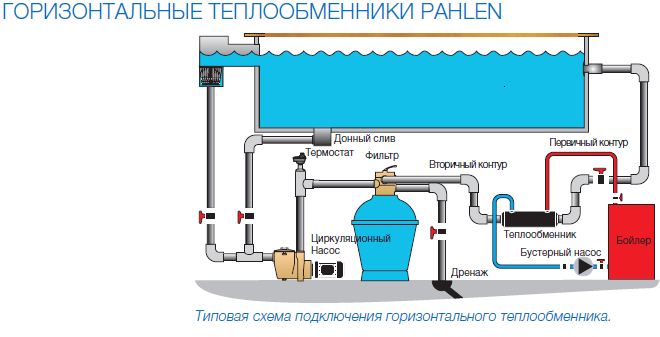

Нагреть и поддерживать температуру воды в бассейне можно при помощи водоводяного теплообменни-

ка, подключенного к отопительному котлу, или используя специальный электрический водонагреватель.

Для работы системы с водоводяным теплообменником можно использовать как отдельный котел, так и

котел системы отопления жилого дома.

Упрощенно водоводяной теплообменник можно подобрать следующим образом:

■■Для уличных бассейнов мощность теплообменника (кВт) равна объему бассейна (м3)

■■Для бассейнов, расположенных в помещении, мощность теплообменника (кВт) равна 3/4 объема бас-

сейна (м3)

Фактическая производительность теплообменника зависит от потоков жидкости в первичном и вторич-

ном контуре системы отопления, а также от разницы температур в этих контурах. Для коррекции номи-

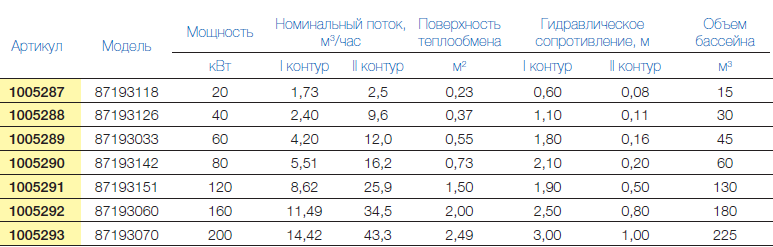

нальной производительности, указанной в таблицах, следует пользоваться диаграммами А и Б.

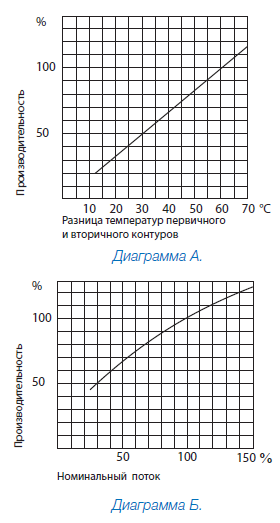

Диаграмма Б.

Диаграмма А.

Отображает зависимость величины производительности теплообменни-

ка от разницы температур в первичном и вторичном контуре системы.

Например, для теплообменника 11312 Hi-Temp:

■■Номинальная производительность из таблицы равна 40 кВт

■■Температура первичного (горячего) контура = 70 °С

■■Температура вторичного (холодного) контура = 10 °С

■■Разница температур составит: 70 - 10 = 60 °С

Из графика находим, что при разнице температур 60 °С фактическая

производительность соответствует 100% от номинальной, 40 кВт.

Диаграмма Б.

Отображает зависимость величины производительности теплообменни-

ка от разницы потоков в первичном и вторичном контуре системы. Если

потоки в контурах теплообменника отличаются от приведенных в та-

блицах, то следует скорректировать номинальную производительность,

вычислив ее как среднее арифметическое между значениями, взятыми

из графика, для каждого потока в отдельности.

Например: для теплообменника 11312 Hi-Temp:

■■Отклонение потока в первичном контуре = 40,8 / 34,0 х 100% =120 %,

во вторичном = 210 / 300 х 100% = 70 %

■■Из графика находим величины соответственно 110 % и 80 %

■■Общая коррекция = (110% + 80 %) / 2 = 95 %

Фактическая производительность = 40 кВт * 95% = 38 кВт

Для ориентировочного расчета потребной энергии P, без учета потерь, для нагрева воды на ∆T °С за t

часов, можно воспользоваться эмпирической формулой (1).

P = С x

∆T x V +K*S (1)

t

Где: P = энергия, кВт

t = время, часы (обычно 2-3 дня)

∆T = разница начальной и конечной температур воды в бассейне, °С

V = объем воды, м3

S = площадь бассейна, м2

С = 1,163 кВт/кгК, теплоемкость воды

К = фактор потери тепла за время нагрева воды:

Закрытый бассейн К = 0,12 кВт/м2

Открытый бассейн на частично открытой местности К = 0,43 кВт/м2

Открытый бассейн на открытой местности К = 0,75 кВт/м2
